◆調功調壓可設
◆手動/自動控制
◆恒流、過流、限流
◆采用原裝德國進口模塊
◆自動+外部電壓限制控制
◆負載中心接地或不接地可設
◆適合變壓器等感性負載
◆外部開關控制啟動/停止
◆CE認證
上海岳西貿易發展有限公司調功器設計理念
1、控制板的設計
PAC36P系列：采用數字電路智能化設計，自動判別相位，力求接線簡單。高質量要求，低于成本設計，其功能在PAC30A的基礎上增加了：電流反饋，使其具有：恒流、過流等功能，控制變壓器一次側等感性負載比較好。
2、散熱器的選擇
采用進口模塊，德國西門康模塊，其特點是發熱低，可靠性高等特點。
電路示意圖：
控制板面板圖：

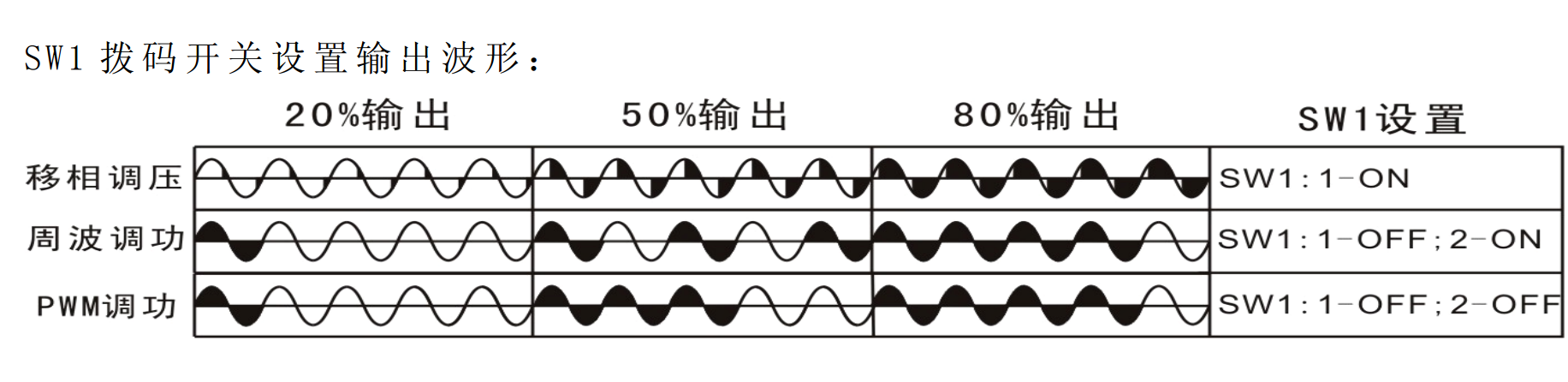

SW1 撥碼開關設置輸出波形：
控制板常用接線組合：
用戶可根據實際使用需要，選擇接線方式。下圖列出了常見的接線組合，供設計時參考。
調功、調壓一體化功能：
調壓方式具有負載電流沖擊小、適合變壓器控制等特點，但不可避免產生電源污染和降低電網功率因數。過零調功方式避免了調壓方式的不足，但無法限制電流，負載沖擊電流較大。PAC60A 的調功、調壓功能提供了兩者優點的結合，可根據負載情況方便地切換這兩種工作方式。

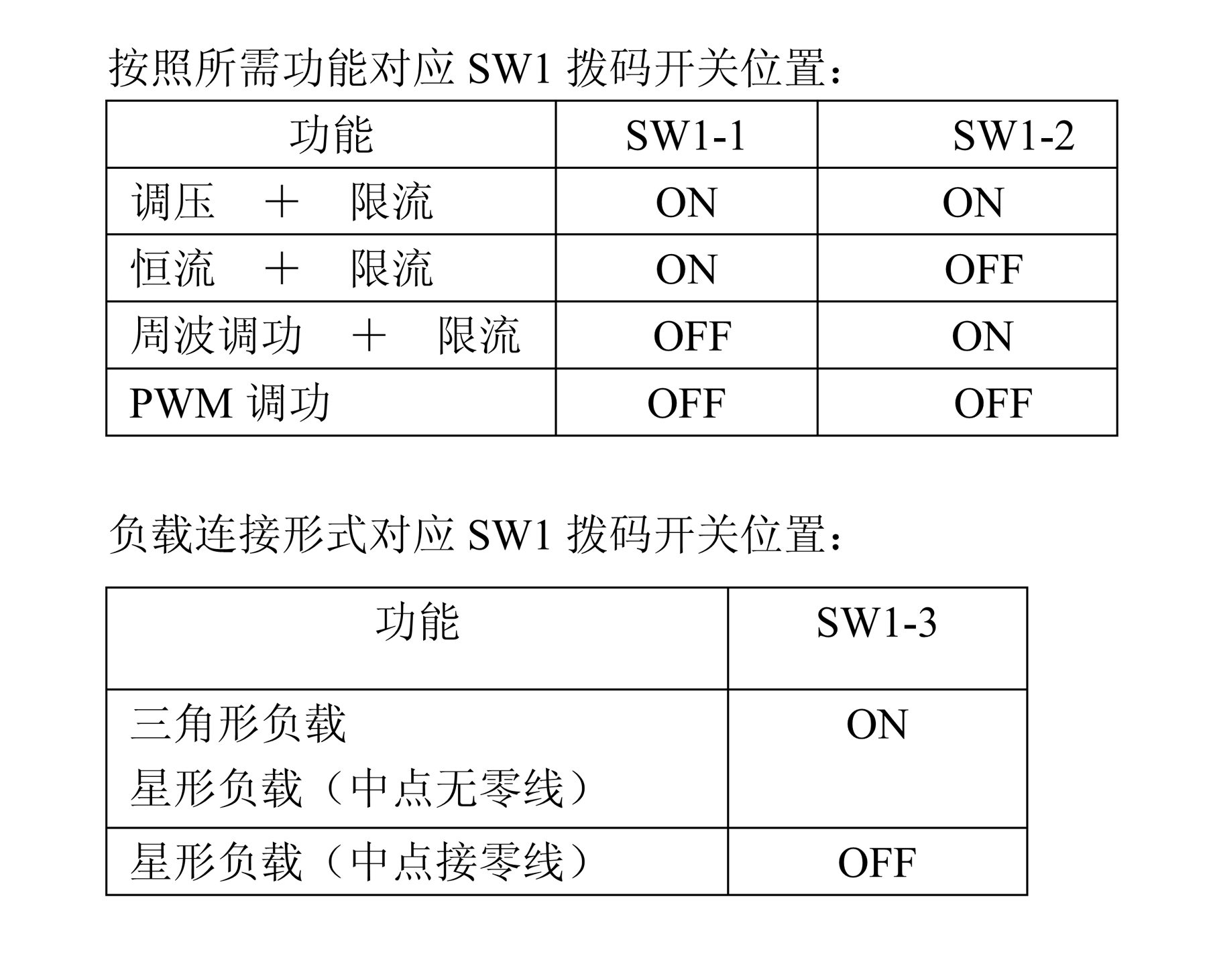

內部撥碼開關設置：
1. SW1-1=ON SW1-2=ON 時，調壓+限流
2. SW1-1=ON SW1-2=OFF 時，恒流+限流。
3. SW1-1=OFF SW1-2=ON時，周波調功+限流。
4. SW1-1=OFF SW1-2=OFF是，PWM 調功（無限流功能）
| 1 |
負載控制元件 |
德國進口賽米控（西門康）可控硅（SCR）模塊 |
| 2 |
負載電源 |
三相 380V AC ±10% 50HZ |
| 3 |
電流容量 |
57A，100A，160A,273A,330A, 430A，570A AC |
| 4 |
控制板電源與功耗 |
電源：380V AC ±20% 50HZ, 要求與負載電源同相位 功耗：5W 最大 |
| 5 |
風扇電源 (根據型號配備) |
需接線：六線端子排的 5 和 6 端子 電壓：220V AC 50/60Hz， 20W/只. 電流：0.5 A 以下 |
| 6 |
控制輸入 |
4～20mA 或者 0-10V DC 輸入, 接收阻抗 100Ω |
| 7 |
LED 狀態顯示燈 |
輸入指示 LED 燈(1 支)：紅色 三色狀態 LED 燈(1 支)：綠色，運行（有輸出） 黃色閃爍，停機（無輸出） 紅色，過流 紅綠閃爍，散熱器超溫報警（無輸出） |
| 8 |
控制方式 |
調相控制：連續調壓 調功控制：阻性周波調功 PWM 過零調功 |
| 9 |
調節輸出分辨率 |
調相 0.2°,調功 20ms |
| 10 |
移相范圍 |
0～175°,星型負載（中心點接地） 0～150°,三角型負載或星型負載（中心點不接地） |
| 11 |
驅動輸出 |
配單硅反并聯式可控硅模塊可變寬度脈沖：8°~120° 電壓：5V 電流：100mA 最大 |
| 12 |
手動方式 |
外接 10KΩ電位器調整 |
| 13 |
緩啟動時間 |
調相控制時，P3 電位器調整。調整范圍：0.2~120 秒 |
| 14 |
緩關斷時間 |
調相控制時，10 秒固定 |
| 15 |
電壓限制 |
板內 P1 電位器或外接 10KΩ電位器調整。 調整范圍：0~100% |
| 16 |
散熱器超溫保護 |
80℃溫度開關，常閉接點 ，動作時間：< 20ms |
| 17 |
報警輸出 |
當散熱器超溫、電流過流時動作 規格：1 個常開接點，1A 250V AC 純阻 輸出端子：CN2-1、CN2-2 |
| 18 |
急停 |
報警動作時，控制輸出急停 動作時間：< 20ms 解除: 報警解除后，進入待機狀態或重新上電解除 |
| 19 |
風扇控制 |
風機接40℃常開溫度開關，當散熱器溫度低于40℃時風機不轉動，保證風機壽命。 風機電源為220V。 |
| 20 |
啟動/停止開關 （外接開關） |
R1 端：CN1-3 端子，RS 端：CN1-8 端子 R1 - RS 端：無電壓接點輸入 短路：緩關斷, 開路：緩啟動 |
| 21 |
調功/調壓/恒流切換 (SW1 撥碼開關) |
SW1-1=ON SW1-2=ON 時，調壓+限流。 SW1-1=ON SW1-2=OFF 時，恒流+限流。 SW1-1=OFF SW1-2=ON 時，周波調功+限流。 SW1-1=OFF SW1-2=OFF 是，PWM 調功（無限流功能）。 |
| 22 |
恒流控制+限流 |
電流限制：板內 P4 電位器或外接限流電位器調整。 調整范圍：20%～100%，取消電流限制：將 P4 電位器調至最大或取消外部限流電位器。 恒流控制：SW1-1 = ON, SW1-2 = OFF 恒流控制時，無法接假負載調試（因?yàn)樨?fù)載電流太?。?。 這時，只能開環調試（SW1-1 = ON, SW1-2 = ON |
| 23 |
過流報警 |
板內 P2 電位器調整。 調整范圍：100%～150%。 過流設定：板內 P2 電位器調整。 過流報警：過流時報警動作，三色燈呈紅色。 動作時間：< 20ms。 |
| 24 |
工作環境 和存儲溫度 |
溫度范圍：0～+40℃ 濕度范圍：90% RH 最大，無結露 海拔高度：2000m 以下 存儲溫度：-10～+60℃ 其它要求：通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體 |
| 25 |
安裝形式和要求 |
壁掛式，垂直安裝，通風良好 |
| 26 |
絕緣電阻 介電強度 |
絕緣電阻： 模塊輸出端與外殼，500VDC 20MΩ最小 控制板電源端與外殼，500VDC 20MΩ最小 控制輸入端與外殼，500VDC 20MΩ最小 控制板輸入端與電源端，500VDC 20MΩ最小 介電強度： 模塊輸出端與外殼之間，2000VAC 1 分鐘 控制電源端與外殼之間，2000VAC 1 分鐘 |
|
進口模塊三相電力調整器選型表
|
|||
|
PAC36P- |
輸入信號:4-20mA(輸入阻抗100Q)或者0-5VDC，輸出形式:調壓或者周波調功。上電緩啟動，緩關斷，散熱器超溫報警，手自動無擾切換。適合星形接地或不接地或三角形感性和阻性負載，具有電流限制、過流保護。能有效控制硅碳棒硅鉬棒、電熱管、鎳鉻絲、變壓器等。如果要求0-10V輸入，訂貨時請說明。 |
||
| 散熱單元型號 |
整機外形尺寸:單位mm |
模塊規格 |
負載功率 |
|
B30C-無風機，自然散熱，散熱器容量:在環境溫度40度時:25A/相。 |
長210x寬127x厚212mm 2孔安裝， 上下孔距198mm，孔的直徑10mm |
SKKT106A |
≤16.5KW |
|
B125C-1個風機，吹風式強制風冷，散熱器容量:環境溫度在40度時:60A/相，自然散熱:25A/相。 |
長270x寬127x厚212mm2孔安裝， 上下孔距253mm，孔的直徑10mm |
SKKT106A |
≤40KW |
|
B170C-1個風機，吹風式強制風冷，散熱器容量:在環境溫度40度時:150A/相，自然散熱:30A相。 |
長290x寬172x厚253mm 4孔安裝， 安裝孔距:148*273mm，孔徑10mm |
SKKT106A |
≤66KW |
|
SKKT162A |
≤99KW |
||
|
B210C-2個風機，吹風式強制風冷，散熱器容量:在環境溫度40度時:200A/相，自然散熱:70A/相。 |
長285x寬250x厚255mm 4孔安裝， 安裝孔距:222*268mm，孔徑10mm |
SKKT162A |
≤105KW |
|
B300C-2個風機，吹風式強制風冷，散熱器容量:在環境溫度40度時:300A/相，自然散熱:100A/相。 |
長360x寬246x厚243mm 4孔安裝， 孔距140*343mm，孔徑10mm |
SKKT273A |
≤167KW |
|
B350C-2個風機，吹風式強制風冷，散熱器容量:在環境溫度40度時:350A/相，自然散熱器:100A/相。 |
長460x寬250x厚283mm 4孔安裝， 安裝孔距:220*443mm，孔徑10mm |
SKKT330A |
≤200KW |
|
B400C-2個風機，吹風式強制風冷，散熱器容量:在環境溫度40度時:500A/相，自然散熱:150A/相。 |
長477x寬305x厚295mm 4孔安裝， 安裝孔距:280*455mm，孔徑10mm |
SKKT570A |
≤330KW |
|
B600C-2個風機，吹風式強制風冷，散熱器容量:在環境溫度40度時:1000A/相，自然散熱:200A/相。 |
長473x寬365x厚330mm4孔安裝， 孔距341x457mm直徑10mm |
SKKT570A |
≤400KW |

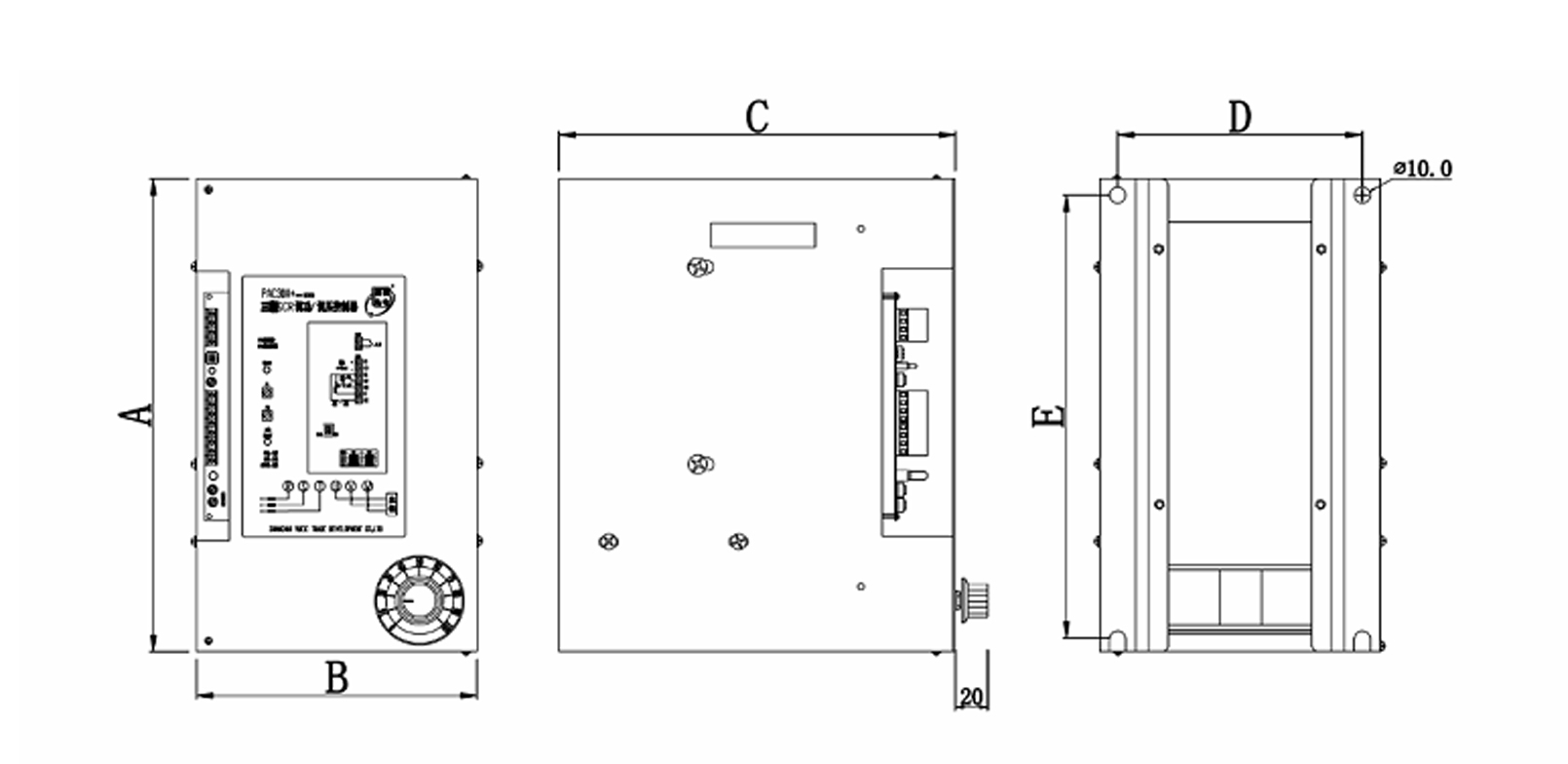

| 單位mm | A | B | C | D | E |
| B30C | 210 | 127 | 212 | 102 | 198 |
| B125C | 270 | 127 | 220 | 102 | 247 |
| B170C | 290 | 172 | 253 | 148 | 273 |
| B210C | 285 | 250 | 255 | 222 | 268 |
| B240C | 285 | 250 | 255 | 222 | 268 |
| B300C | 360 | 246 | 243 | 222 | 343 |
| B350C | 460 | 244 | 283 | 220 | 443 |
| B400C | 477 | 304 | 295 | 280 | 455 |
| B600C | 473 | 365 | 330 | 341 | 457 |
